Navijáky SCHLANG & REICHART

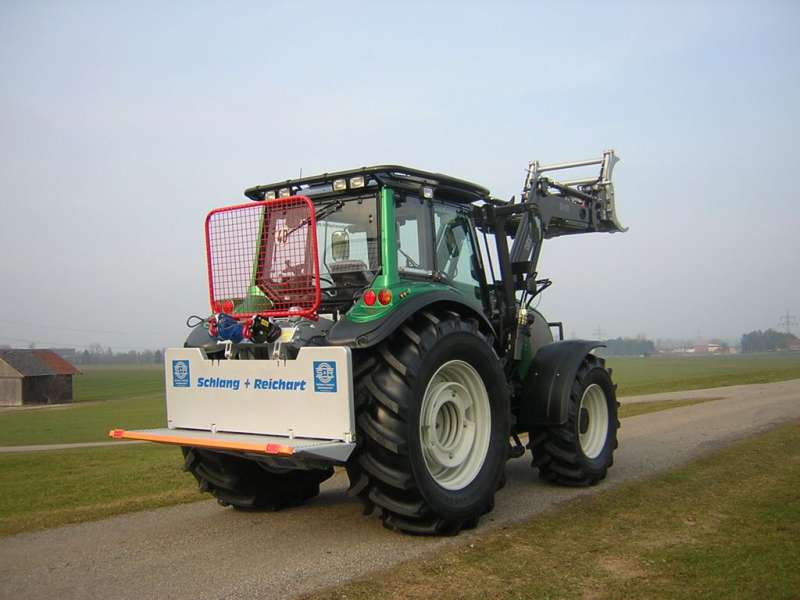

Německá firma SCHLANG & REICHART vyrábí jednobubnové navijáky na tříbodový závěs traktoru a jedno- a dvoububnové navijáky pro pevnou montáž v nejvyšší možné kvalitě. Tyto navijáky po správném záběhu vykazují dlouhou životnost a zvýšení tažné síly navijáku. Při dodržení optimální údržby dosahují navijáky S & R životnosti 20 let a více.

Základní charakteristika:

– pouze 30 % rozdíl v tažné síle při navíjení na prázdný a plný buben navijáku
– vysoká životnost navijáků při dodržení optimální údržby (20 a více let)
– tažná síla od 3 do 7,5 tuny dle modelu navijáku
– konstantní navíjecí rychlost 0,6 m/sec.
– velký průměr bubnu navijáku (22 cm/8,66“), navíjení lana pouze do několika vrstev
– pohon navijáku šnekovým převodem valivě uloženým v olejové lázni
– změna směru otáčení bubnu navijáku neovlivňuje funkci lamelové brzdy
a lamelové spojky
– u dvoububnových navijáků jsou oba bubny na sobě funkčně nezávislé, oba jsou
osazeny vlastní lamelovou brzdou a spojkou
– brzda a spojka jsou vícelamelové, pro ovládání spojky a brzdy jsou použity
sintrované plechy – lamely, které po správném záběhu vykazují dlouhou životnost
a zvýšení tažné síly navijáku
– jednotlivé lamely brzdy jsou odpruženy a brzda tak umožňuje lehké odvíjení lana
z bubnu navijáku; odvíjení lana je pak brzděno pouze malou doběhovou brzdou,
zamezující většímu odvinutí lana z bubnu navijáku
– standardně jsou navijáky vybaveny vlastním na traktoru nezávislým
elektrohydraulickým ovládacím okruhem; hydraulický okruh má vlastní olejovou
nádrž a čerpadlo, čímž se snižuje možnost znečištění oleje
– hydraulické čerpadlo je poháněno malým kuželovým převodem v samostatné
olejové lázni
– navijáky lze vybavit elektrohydraulickým navíjením
lana, které zároveň řídí ukládání lana na buben (délka lana až do 250 m,
průměr 9 – 14 mm)
– všechny navijáky mohou být ovládány rádiem

Používané typy lana: speciální válcované lano dle typu navijáku 12 x 70 m, zatížení na mezi pevnosti 12,6 t nebo 14 x 70 m, zatížení na mezi pevnosti 17,5 t
